　　绘制CAD图纸的过程中，编辑器上的图案填充功能是CAD设计师们的常用工具之一，图案填充功能的参数设置丰富，全面包含了类型和图案、角度和比例、图案填充原点等三部分内容，能更好使图纸设计更饱满更有活力，接下来小编就给大家详细讲解下cad制图怎样填充图案的操作，1分钟带你摸透CAD图案填充！

　　cad制图怎样填充图案：

　　使用【彩虹办公】和【风云CAD编辑】跟大家详细演示下cad制图怎样填充图案的操作。

　　【彩虹办公】进行cad制图怎样填充图案的操作

　　首先要清楚类型和图案，接着打开【彩虹办公】软件进入系统中心，选择【CAD编辑】功能将CAD文件导入系统进行操作。

　　 *** 一、类型

　　预定义：软件自带的填充图案

　　用户定义：用于基于图形的当前线型创建直线图案，可以使用当前线型定义角度和比例，创建自己的填充图案。

　　之一步、我们可以从网上下载更加丰富的填充图案，将其复制到【彩虹办公】软件安装路径中的support文件夹中。如果放置在其他文件夹下，则需要在op对话框的文件选项卡中，将该路径添加至支持的文件搜索路径中。

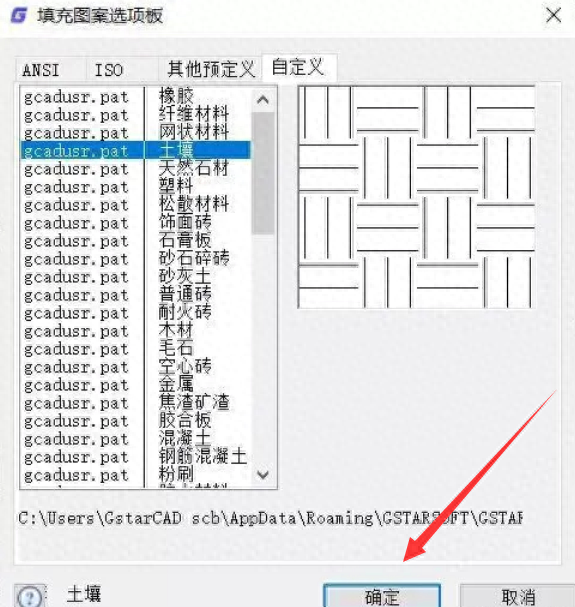

　　第二步、添加好自定义填充图案后，我们就可以在图案填充选项板中看到自定义好的图案。

　　 *** 二、颜色

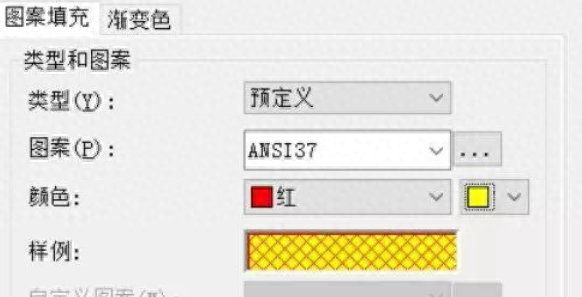

　　之一步、颜色选项有两部分，前面的下拉框是指填充图案的颜色，后边的下拉框是指填充背景的颜色，后者容易被大家忽略。例如下图：填充图案为红色，填充背景颜色为黄色。

　　 *** 三、样例

　　之一步、通过样例选项，我们可以预览填充的图案效果。

　　第二步、角度和比例角度是指填充图案的旋转角度。比例是指填充图案的密集程度，大家一定要选择适当的填充比例，以达到较好的视觉效果。

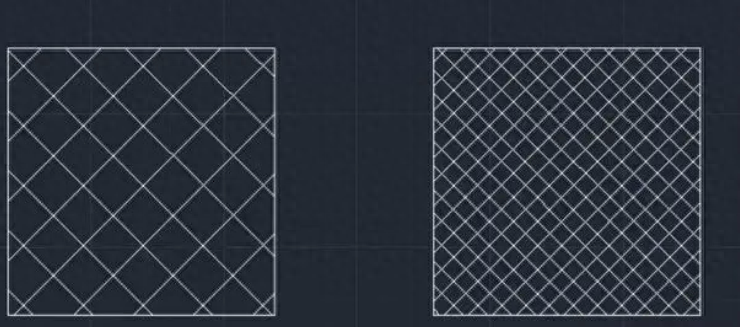

　　(不同的填充比例下的视觉效果)

　　第三步、双向用于“用户定义”图案，“相对图纸空间复选框”则用于是否将“比例引子”设为相对于图纸的空间比例，仅适用于布局。

　　 *** 四、边界

　　①.删除边界

　　CAD图形中已定义填充边界后，此按钮才可以用。单击此按钮，选择其中的某些边界对象，则该对象不再作为填充边界。

　　此命令可以剪裁填充图案，无需重复创建填充图案。需要指出的是，浩辰CAD中tr命令可以直接剪裁填充图案。

　　②重新创建边界

　　对于那些将边界已经删掉的填充图案，此命令将以多段线的方式重新生成填充边界。

　　③选择边界对象

　　之一步、图案填充原点该区域的功能是用来控制填充图案的初始位置。一些类似于砖形的图案，需要从边界的一点排成一行，有时需要调整其初始位置。

　　第二步、使用当前原点，是指所有的图案的原点与当前的UCS坐标系一致。填充结果如下图所示。

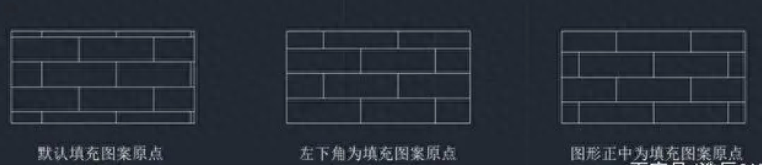

　　第三步、当然我们也可以随意指定填充原点，或者按照填充边界矩形范围的左上角、左下角、右上角、右下角或者正中为原点来进行填充。

　　 *** 五、选项

　　①关联

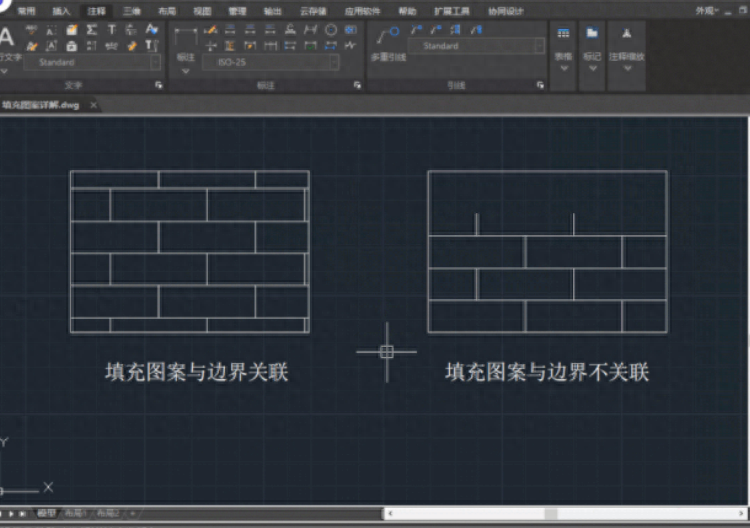

　　勾选此项时，当使用编辑命令修改边界时，图案填充会随着边界的改变来自动填充新的边界，所以建议始终勾选。

　　②继承特性

　　当采用图中已有的填充图案来进行新的填充时，可以使用此功能迅速复制已有的填充样式，快速填充。

　　【风云CAD编辑】进行cad制图怎样填充图案的操作

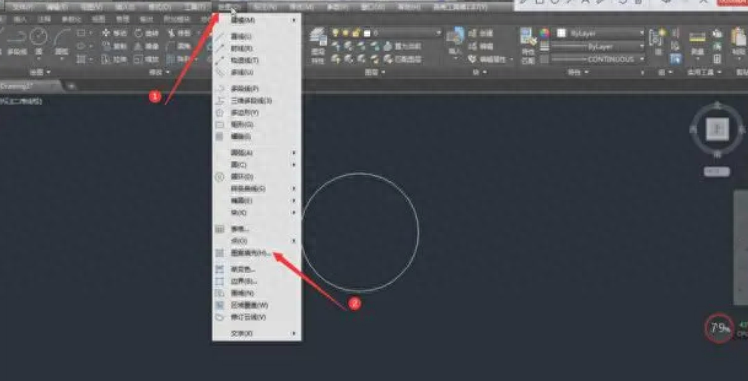

　　之一步、打开【风云CAD编辑】软件将CAD文件导入系统，在“菜单栏”中找到“绘图”选项并将其进行展开，展开以后我们在“绘图”下拉菜单中找到“图案填充”字样并单击打开，。(当然我们也可以通过图案填充快捷命令“HATCH”直接打开)

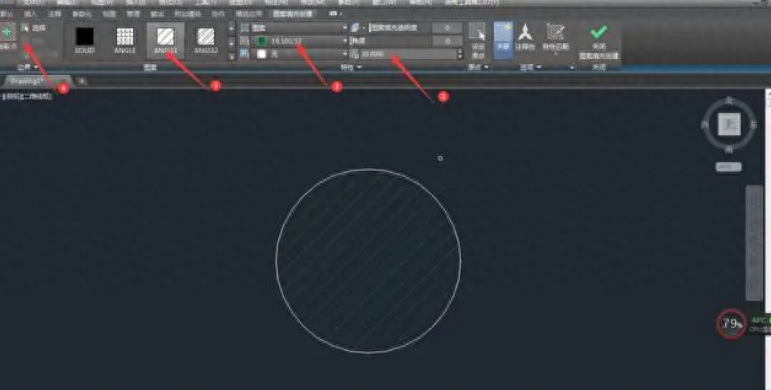

　　第二步、 图案填充创建打开以后，我们依次进行“比例”——“颜色”——“图案”——“需要填充的部位”的操作。

　　(注：①可以拾取内部点或者拾取对象，要结合实际情况进行选择;②比例要结合填充图形的实际情况进行填充，确保图形美观和谐;③要填充的图形必须是封闭的状态)

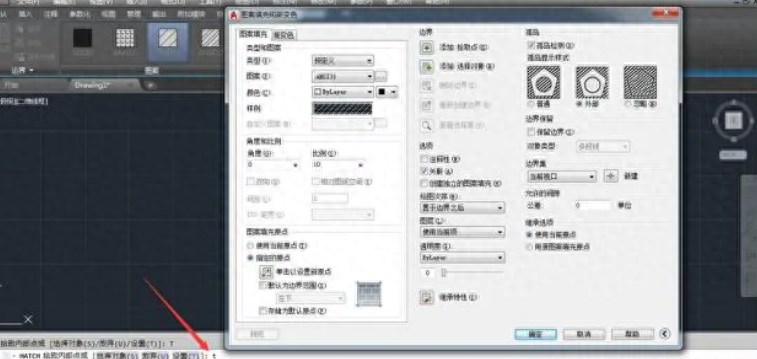

　　第三步、当然我们也可以在命令行输入“t”调出“图案填充和渐变色”对话框，。其次，我们也可以在“修改”面板中“编辑图案填充”选项对已填充的图案进行特性修改。
